Підвісний залізовідокремлювач DND-MC

Підвісний залізовідокремлювач DND-MC

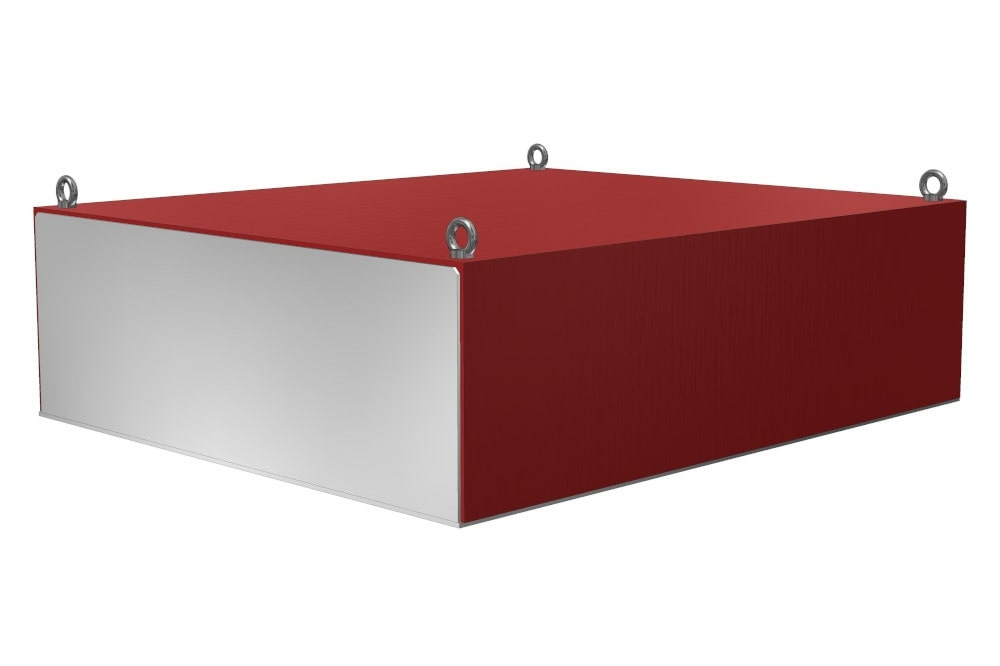

Підвісний залізовідокремлювач з ручною системою очищення - це просте, невимогливе рішення для організації процесу відділення феромагнітних частинок від матеріалів, що транспортуються на стрічковому конвеєрі. Даний спосіб усунення металевих частинок використовується перш за все при незначних феромагнітних домішках (зазвичай панелі не вимагають очищення частіше ніж один раз на робочу зміну).

Як очищується магнітна панель?

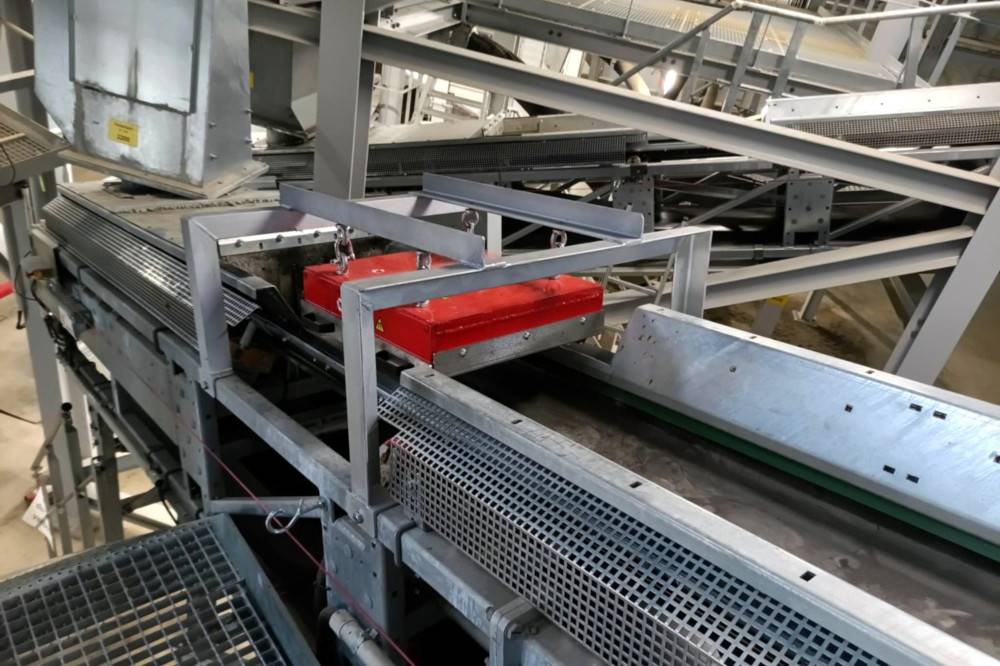

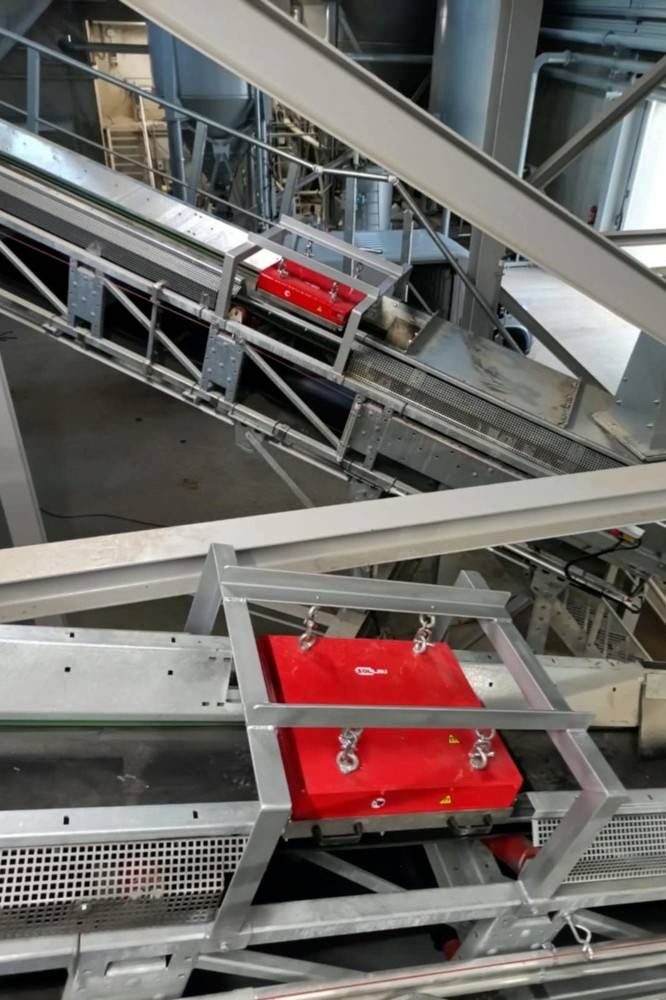

Панель підвішена над стрічковим конвеєром, а магнітні частинки, що містяться в матеріалі, який транспортується, уловлюються за допомогою нижньої магнітної сторони панелі. В стандартному варіанті ця панель забезпечена постійними феритовими магнітами, але за бажанням клієнта можна використовувати також надзвичайно сильні неодимові NdFeB магніти. Зібрані магнітні домішки прибираються з панелі вручну. Якщо вміст магнітних часток в матеріалі, який транспортується, є високим і панель швидко забруднюється спійманими домішками, рекомендується використовувати магнітні панелі з автоматичним чищенням.

Магнітна панель на рейковій конструкції DND-MCЗа додаткову оплату підвісний залізовідокремлювач DND-MC може бути оснащений висувною очисною металевою пластиною (скидачем) для забезпечення простого видалення спійманих металевих домішок. На нижній частині очисної пластини (яка закриває залізовідокремлювач) розташовані поздовжні планки. Вони запобігають перенесенню захоплених феромагнітних домішок, на магнітні стержні (під час висунення і очищення очисної пластини). Також ці планки забезпечують рівномірний розподіл матеріалу, що утримується на поверхні магнітної панелі.

Розміри магнітної панелі

Залізовідокремлювач з механічною системою очищення можна виготовити будь-яких розмірів відповідно до побажань клієнта.

Магнітна панель на рейковій конструкції

Магнітна панель на рейковій конструкціїДобре продуманою альтернативою магнітній панелі з ручним очищенням є магнітна панель, що встановлена на простій рейковій конструкції. Нижню частину кожуха такрї магнітної панелі можна легко здвинути в сторону і безпечно провести усе необхідне технічне обслуговування, зокрема усунути металеві предмети, які потрапили всередину, в т.ч. під час роботи конвеєра.

Поєднання магнітної плити і магнітного ролика

Для досягнення найкращого результату сепарації рекомендується, особливо у разі товстого шару матеріалу на конвеєрній стрічці, комбінувати підвісний залізовідокремлювач з магнітним роликом, що здатен витягнути феромагнітні частинки з нижніх шарів матеріалу.

h4>Феритовий варіант

DND-MC M F

Магнітна панель DND-MC M F з ручним очищенням

ВирібМаксимальна ширина транспортерної стрічки (mm)Максимально рекомендована висота монтажу
(mm)
Картка даних (EN)
поперекуздовж
DND-MC M1 F 500 650 170 відобразити PDF
DND-MC M2 F 800 650 200 відобразити PDF
DND-MC M3 F 1000 650 200 відобразити PDF
DND-MC M4 F 1200 650 200 відобразити PDF
DND-MC M5 F 1400 650 200 відобразити PDF
DND-MC M6 F 1600 650 200 відобразити PDF
DND-MC M7 F 1800 650 200 відобразити PDF

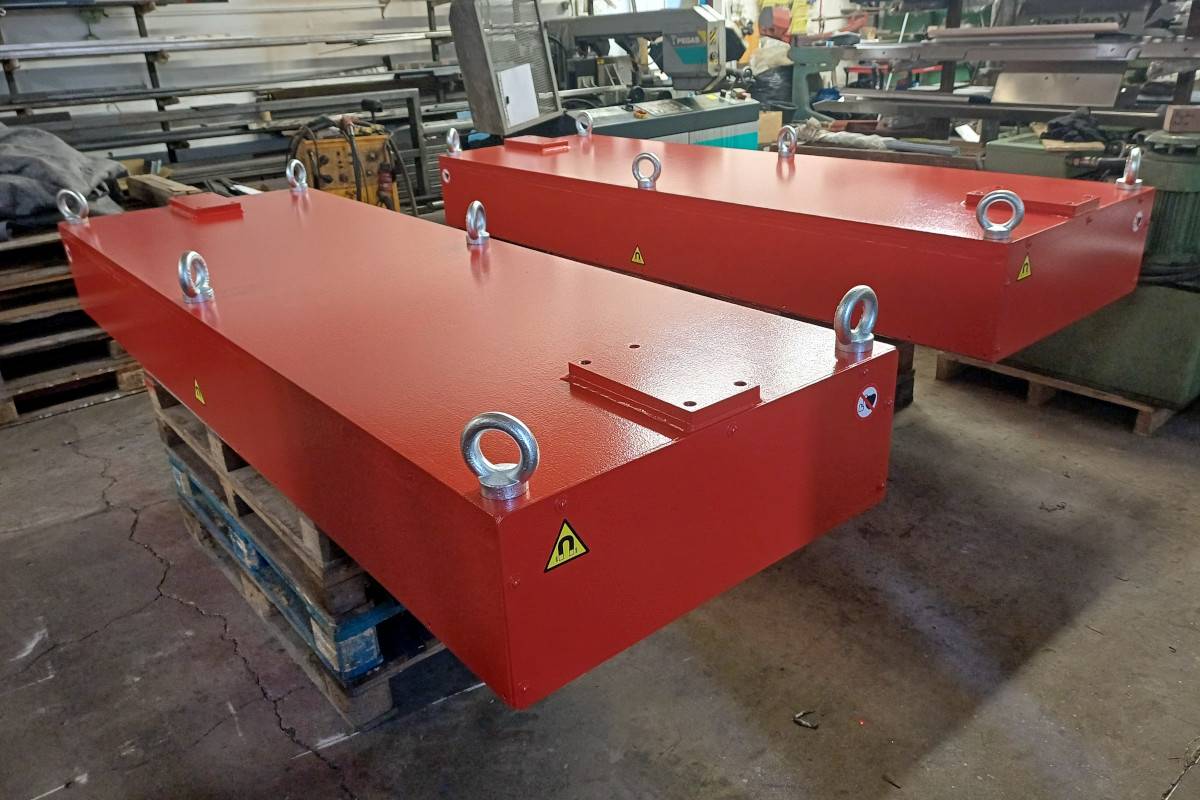

DND-MC Ms F

Магнітна панель DND-MC Ms F з ручним очищенням

ВирібМаксимальна ширина транспортерної стрічки (mm)Максимально рекомендована висота монтажу
(mm(
Картка даних (EN)
поперекуздовж
DND-MC Ms2 F 800 850 270 відобразити PDF
DND-MC Ms3 F 1000 850 300 відобразити PDF
DND-MC Ms4 F 1200 850 320 відобразити PDF
DND-MC Ms5 F 1400 850 320 відобразити PDF
DND-MC Ms6 F 1600 850 320 відобразити PDF
DND-MC Ms7 F 1800 850 320 відобразити PDF
DND-MC Ms8 F 2000 850 320 відобразити PDF

DND-MC Mp F

Магнітна панель DND-MC Mp F з ручним очищенням

ВирібМаксимальна ширина транспортерної стрічки (mm)Максимально рекомендована висота монтажу (mm)Картка даних (EN)
поперекуздовж
DND-MC Mp2 F 800 1050 290 відобразити PDF
DND-MC Mp3 F 1000 1050 320 відобразити PDF
DND-MC Mp4 F 1200 1050 340 відобразити PDF
DND-MC Mp5 F 1400 1050 340 відобразити PDF
DND-MC Mp6 F 1600 1050 340 відобразити PDF
DND-MC Mp7 F 1800 1050 340 відобразити PDF
DND-MC Mp8 F 2000 1050 340 відобразити PDF

DND-MC Mm F

Магнітна панель DND-MC Mm F з ручним очищенням

ВирібМаксимальна ширина транспортерної стрічки (mm)Максимально рекомендована висота монтажу (mm)Картка даних (EN)
поперекуздовж
DND-MC Mm2 F 800 1200 320 відобразити PDF
DND-MC Mm3 F 1000 1200 350 відобразити PDF
DND-MC Mm4 F 1200 1200 400 відобразити PDF
DND-MC Mm5 F 1400 1200 400 відобразити PDF
DND-MC Mm6 F 1600 1200 400 відобразити PDF
DND-MC Mm7 F 1800 1200 400 відобразити PDF
DND-MC Mm8 F 2000 1200 400 відобразити PDF

DND-MC Mx F

Магнітна панель DND-MC Mx F з ручним очищенням

ВирібМаксимальна ширина транспортерної стрічки (mm)Максимально рекомендована висота монтажу (mm)Картка даних (EN)
поперекуздовж
DND-MC Mx3 F 1000 1450 450 відобразити PDF
DND-MC Mx4 F 1200 1450 450 відобразити PDF
DND-MC Mx5 F 1400 1450 450 відобразити PDF
DND-MC Mx6 F 1600 1450 450 відобразити PDF
DND-MC Mx7 F 1800 1450 450 відобразити PDF
DND-MC Mx8 F 2000 1450 450 відобразити PDF

Неодимовий варіант

DND-MC N

Магнітна панель DND-MC N з ручним очищенням

Виріб

Максимальна ширина транспортерної стрічки (mm)
Під час поперечного монтажу над транспортером

Максимально рекомендована висота монтажу (mm)Картка даних (EN)
DND-MC N1 500 200 відобразити PDF
DND-MC N2 800 200 відобразити PDF
DND-MC N3 1000 200 відобразити PDF
DND-MC N4 1200 200 відобразити PDF
DND-MC N5 1400 200 відобразити PDF
DND-MC N6 1600 200 відобразити PDF
DND-MC N7 1800 200 відобразити PDF

DND-MC Ns

Магнітна панель DND-MC Ns з ручним очищенням

Виріб*Максимальна ширина транспортерної стрічки (mm)
Під час поперечного монтажу над транспортером
Максимально рекомендована висота монтажу (mm)Картка даних (EN)
DND-MC Ns1 500 220 відобразити PDF
DND-MC Ns2 800 220 відобразити PDF
DND-MC Ns3 1000 220 відобразити PDF
DND-MC Ns4 1200 220 відобразити PDF
DND-MC Ns5 1400 220 відобразити PDF
DND-MC Ns6 1600 220 відобразити PDF
DND-MC Ns7 1800 220 відобразити PDF

DND-MC Nm

Магнітна панель DND-MC Nm з ручним очищенням

ВирібМаксимальна ширина транспортерної стрічки (mm)
Під час поперечного монтажу над транспортером
Максимально рекомендована висота монтажу (mm)Картка даних (EN)
DND-MC Nm1 500 300 відобразити PDF
DND-MC Nm2 800 300 відобразити PDF
DND-MC Nm3 1000 300 відобразити PDF
DND-MC Nm4 1200 300 відобразити PDF
DND-MC Nm5 1400 300 відобразити PDF
DND-MC Nm6 1600 300 відобразити PDF
DND-MC Nm7 1800 300 відобразити PDF
